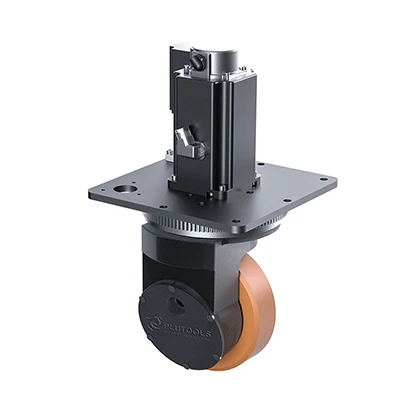

Вертикальне приводне колесо з рульовим управлінням

Вертикальне приводне колесо серії PLT з рульовим управлінням-це високоефективне рішення для приводу, розроблене спеціально для AGV (автоматизованих транспортних засобів) та промислових роботів. Завдяки компактному дизайну та надзвичайно малому радіусі повороту він забезпечує спритний рух навіть у обмежених просторах. Він виготовляється за допомогою високоякісних матеріалів та вдосконалених методів виробництва.

1. Будуть передачу передач - компактна конструкція, низький шум та крутний момент високого виходу.

2.Vertical Drive Wheel Series (названий діаметром колеса в мм): 150, 230, 250, 310, 343, 406, 457 та 470, що охоплюють різні програми.

3. Вміст завантаження: від 500 кг до 6500 кг протягом різних серій.

4. Діапазон напруги введення: 12V -96 V, доступний як у вертикальному колесі приводу з рульовим управлінням, так і без рульового управління.

5. Оперативні колісні матеріали: поліуретан або гума.

6. Операційні двигуни: матові, асинхронні або постійні магнітні серводвигуни, з діапазоном потужності від 400 Вт 16 кВт.

7. Операційні компоненти: джерела поглинання амортизації, межі вимикачів, попередньо встановлені вимикачі, додаткові/абсолютні кодери, потенціометри та інші частини.

8. Серія Custom: привідні колеса, захищені від вибуху, низькотемпературні приводні колеса та високі колеса захисту від IP.

Завдяки видатній продуктивності та пристосованості до різних сценаріїв, вертикальне привідне колесо серії PLT з рульовим керуванням широко використовується в ряді автоматизованого обладнання, що допомагає підприємствам досягти ефективної логістики та точної навігації.

	РЕЗУЛЬТАЦІЯ									Рульовий розділ
Серія	Номінальна напруга (v)	Потужність двигуна (W)	Оцінений струм (a)	Швидкість (об / хв)	Оцінений крутний момент (нм)	Співвідношення передач (i)	Вихідний крутний момент (нм)	Максимальний крутний момент (нм)	Максимальне навантаження (кг)	Номінальна напруга (v)	Потужність двигуна (W)	Оцінений струм (a)	Швидкість (об / хв)	Оцінений крутний момент (нм)	Співвідношення передач (i)	Вихідний крутний момент (нм)
Plt -150	48	750	20	3000	2.4	22.5		114	500	48	200	6.4	3000		40	30
Plt -230	24	1500	76	2590	5.5	30	108	300	1500	24	650	36	3487	1.78	50	71.2
	24	1500	76.2	3200	4.5	30	108	300	1500	24	400	24	3000	1.27	33.92	34.4
	24	1500	76.2	3200	4.5	30	108	300	1500	24	400	24	3000	1.27	33.92	34.4
	48	1500	34	2500	5.73	30	145	365	1500	48	400	9.9	3000	1.27	50	42
Plt -250	24	1600	100	2400	6.4	19	103	260	1800	24	650	36	3487	1.78	50	71.2
	24	1600	100	2400	6.4	19	103	260	1800	24	400	24	3000	1.27	33.92	34.4
	48	1600	35	2500	6.11	19	98.6	246	1800	48	400	9.9	3000	1.27	50	42
	48	2500	63	2500	9.55	19	163	450	1800	48	400	9.9	3000	1.27	50	42
Plt -310	24	3000	137	2500	11.46	23	224	650	2200	24	600	38.5	2275	2.52	45	95.6
	48	3000	68	2500	11.5	23	224	650	2200	48	600	15	2500	2.3	50	108
Plt -343	48	6500	180	2800	23	20.2	395	988	3200	48	1200	33	3000	3.82	50	191
Plt -406	48	8000	207	1420	54	24	1054	2592	6000	48	2000	57	3000	6.4	50	305
Plt -457	80	10000	142	1200	85	23.32	1684	4507	6500	80	3000	43	1500	19	50	305
Plt -470	80	10000	142	1200	85	23.32	1684	4507	6500	80	3000	43	1500	19	50	305





Завантажувати



Продукція PDF Малюнок

 Plt150p751sp 30-22-22 vs -40 c.pdf

 PLT230P152A 32-30-11 VS-M.PDF

Plt230p152s 30-30-22 vs-az.pdf

PLT250P162A 24-19-11 VS-M.PDF

PLT310P302A 25-23-11 VS-M.PDF

Plt343p652a 28-20. 2-22 vs-n.pdf

Plt406p802a 17-22. 5-44 vs-m.pdf

Plt457p103a 12-23-44 vs-m.pdf

Plt470p103a 12-23-44 vs-m.pdf

Продукція 3D креслення

 Plt150p751sp 30-22-22 vs -40 c.zip

 Plt230p152a 32-30-11 vs-m.zip

 Plt230p152s 30-30-22 vs-az.zip

 Plt250p162a 24-19-11 vs-m.zip

 Plt310p302a 25-23-11 vs-m.zip

 Plt343p652a 28-20. 2-22 vs-n.zip

 Plt406p802a 17-22. 5-44 vs-m.zip

 Plt457p103a 12-23-44 vs-m.zip

 Plt470p103a 12-23-44 vs-m.zip



Заявки

Навантажувачі

Індукційні двигуни змінного струму зазвичай використовуються в суглобах та приводних системах промислових роботів, забезпечуючи стабільну потужність та обробку операцій з високим навантаженням.

Автоматизовані керовані транспортні засоби (AGV)

Ідеально підходить для фабричної автоматизації в обробці матеріалів. Їх компактний дизайн та висока маневреність дозволяють їм легко орієнтуватися на вузькі проходи, тоді як їх потужні двигуни гарантують, що вони можуть обробляти різні навантаження



Шість ключових гарантій якості



Професійна технічна команда

Кваліфіковані технічні працівники

Розширене виробниче обладнання

Досвідчений виробничий персонал

Сувні процедури тестування

Фабрика компанії



Поширення



З: Що таке подвійне привідне колесо?

Відповідь: Подвійне приводне колесо - це структура колеса, оснащена двома незалежними приводними системами, які зазвичай використовуються в автоматизованих керованих транспортних засобах (AGV) та автономних мобільних роботах (AMRS). Кожне приводне колесо можна керувати незалежно, що забезпечує точне рульове управління, підвищену гнучкість та покращення стабільності. Ця конструкція особливо корисна для додатків, які потребують високоточного управління рухом, особливо в обмежених просторах, де транспортний засіб потрібно ефективно виконувати повороти або навігацію складних шляхів.

З: Як вибрати між вертикальними колесами приводу та горизонтальними колесами приводу?

A: Вертикальне привідне колесо:
● Сценарій застосування: підходить для обмежених просторів, таких як вузькі проходи, і дозволяє гнучко керувати.
● Вимоги до завантаження: зазвичай підходить для більш легких навантажень.
● Гнучкість рульового управління: пропонує більш високу маневреність, що полегшує експлуатацію в тісних районах.
Горизонтальне приводне колесо:
● Сценарій застосування: підходить для середовищ, які потребують стабільності та вантажопідйомності, наприклад, важкого транспорту.
● Вимоги до завантаження: як правило, здатні підтримувати більш важкі предмети.
● Гнучкість рульового управління: Найкраще для додатків, що вимагають плавної роботи.

З: Як правильно встановити вертикальне привідне колесо?

Відповідь: Ми включаємо в себе посібник з встановлення та проводки всередині коробки, коли ми відправляємо. Якщо у вас все ще виникають проблеми з цим, не соромтеся звертатися до нашої технічної команди, і ми надамо технічну підтримку в Інтернеті.
