1. Вступ
У сфері обладнання для автоматизації логістики AGV (автоматизовані керовані транспортні засоби) стали одним із найпоширеніших рішень для транспортування матеріалів. Система приводу AGV відіграє вирішальну роль у визначенні його можливостей руху, сценаріїв застосування, ефективності роботи та-довгострокових витрат на технічне обслуговування.
Наразі дві основні конфігурації приводів зазвичай використовуються в-автомобілях AGV:диференціальний привідірульовий привід. Ці два підходи суттєво відрізняються структурним дизайном, принципами керування рухом, системною інтеграцією та інженерними характеристиками.
У цій статті представлено технічний аналіз обох конфігурацій приводів з точки зору структурної композиції, принципів руху, ключових показників ефективності та обмежень практичного застосування. Мета полягає в тому, щоб надати корисні довідкові матеріали для проектування системи AGV, вибору компонентів та інженерної реалізації.
2. Структура та принципи руху двох систем приводу

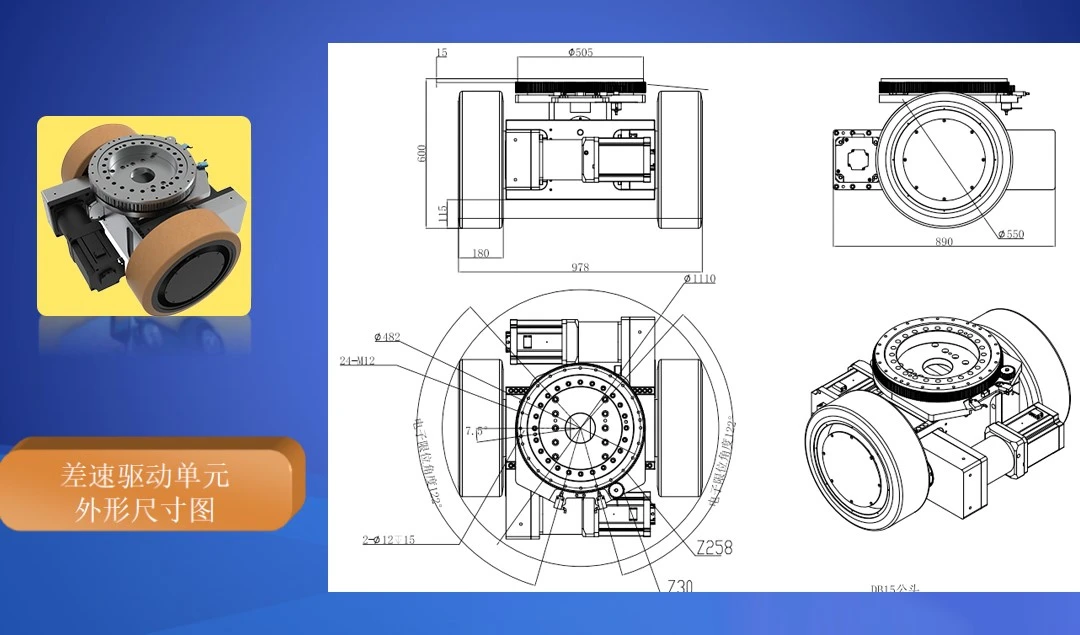

2.1 Диференціальний привід: модульна архітектура руху
Диференціальний привід зазвичай складається з незалежних модулів приводу, які генерують рух транспортного засобу за допомогою скоординованого керування декількома колесами. Рульове управління здійснюється черезрізниця швидкостей між лівим і правим ведучими колесами, який відповідає класичному принципу диференціального керування, який використовується в багатьох мобільних роботах.
Коли aєдиний диференціальний привідвикористовується, він зазвичай складається з пари ведучих коліс разом із відповідним двигуном, механізмом трансмісії та структурною опорою. Завдяки відносно великій відстані коліс у цій конфігурації AGV зазвичай може працюватирух вперед і основні маневри повороту, але можливість руху залишається обмеженою. Тому ця конфігурація в основному використовується в простих-завданнях транспортування матеріалу в одному напрямку.
Колидва диференціальних приводавстановлюються на AGV, узгоджене управління між переднім і заднім модулями дозволяє транспортному засобу досягтидвосторонній рух і поворот. Однак кермове керування все ще генерується різницею швидкості коліс, тобто транспортний засіб завжди слідує aвигнута траєкторія. У результаті неможливо досягти бічного руху або всенаправленого руху.
Поведінка системи диференціального приводу при повороті визначається різницею лінійних швидкостей між лівим і правим колесами. При фіксованій колісній базі більша різниця швидкостей призводить до меншого радіуса повороту. Незважаючи на те, що цей принцип простий і надійний, він висуває підвищені вимоги до точності регулювання швидкості, особливо на вищих робочих швидкостях.
2.2 Рульове керування: інтегроване мехатронне рішення

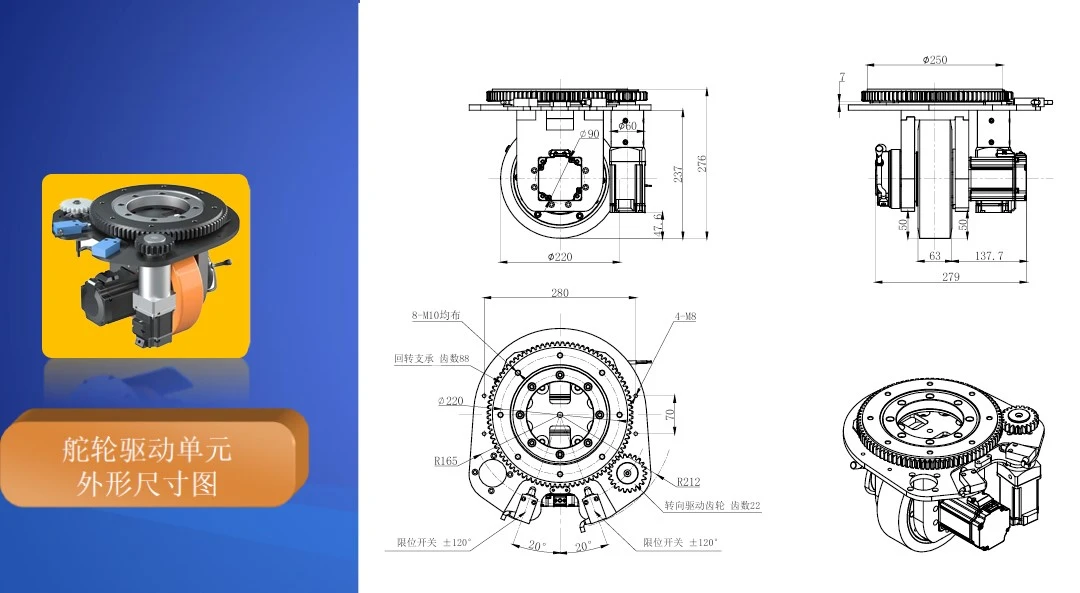

Блок рульового приводу об'єднує обидватягові та рульові функціїв один мехатронний модуль. На відміну від диференціальних систем, блоки рульового приводу використовуютьнезалежні двигуни для водіння та керування, дозволяючи активно контролювати орієнтацію колеса.
Така конструкція усуває необхідність керувати через різницю в швидкості коліс. Натомість саме колесо обертається до необхідної орієнтації перед тим, як створювати силу тяги. В результаті управління рухами стає більш прямим і точним.
Системи рульового приводу AGV зазвичай слідуютьтри{0}}точковий принцип підтримки, що забезпечує стабільну конструкцію автомобіля та розподіл навантаження. У більшості конструкцій ця конфігурація усуває потребу в додаткових системах підвіски.
Коли aєдиний рульовий привідAGV вже може здійснювати рух вперед і назад, а також поворот. Порівняно з системами диференціального приводу реакція рульового управління є більш прямою, оскільки орієнтація коліс активно контролюється, а не пасивно генерується через різницю швидкості.
Колидва блоки рульового приводувстановлено, координований контроль орієнтації коліс і швидкості дозволяє AGV працювативсенаправлений рух, включно з рухом вперед, назад,-обертанням на місці та бічним переміщенням. Це значно покращує маневреність у вузьких проходах і високо-щільних складських приміщеннях.
Точність кермування таких систем зазвичай визначаєтьсяроздільна здатність кодера і передавальне числовикористовується в рульовому механізмі. За допомогою точного зворотного зв’язку кодера та механічних систем зменшення можна досягти високо{1}}точного керування кутом повороту, що значно покращує точність позиціонування AGV.

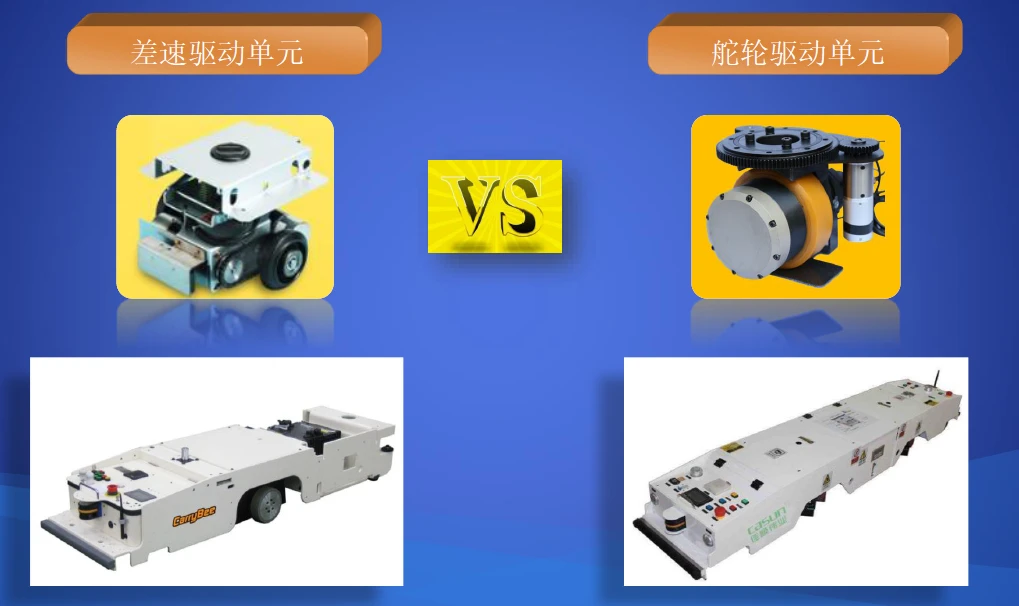

3. Порівняння основних технічних характеристик
З інженерної точки зору системи диференціального приводу та рульового приводу демонструють помітні відмінності в кількох ключових аспектах продуктивності.
З точки зоруструктурний розмір, системи диференціального приводу покладаються на кілька незалежних модулів і додаткових монтажних конструкцій, що, як правило, призводить до більших вимог до місця для встановлення. З іншого боку, блоки приводу рульового керування об’єднують приводний двигун, механізм рульового керування, коробку передач і колесо в єдиному компактному модулі, що забезпечує більш компактну загальну конструкцію.
Щодоможливість двостороннього рухусистеми диференціального приводу часто вимагають двох модулів приводу для забезпечення ефективного руху вперед і назад. Приводи рульового керування досягають цього просто шляхом зміни напрямку обертання тягового двигуна, що спрощує архітектуру керування.
длявсенаправлений рухсистеми диференціального приводу за своєю суттю обмежені принципом керування. Оскільки поворот породжується різницею швидкості, AGV має рухатися по вигнутій траєкторії. Рульові приводи можуть активно змінювати напрямок колеса, забезпечуючи справжній всенаправлений рух, включаючи бічний рух.
При розглядіобслуговування та надійність, системи диференціального приводу складаються з кількох механічних і електричних модулів, з’єднаних разом. Більша кількість механічних інтерфейсів може збільшити ймовірність зносу або проблем з електричним підключенням з часом. Системи рульового приводу зменшують кількість компонентів завдяки інтегрованій конструкції, що загалом підвищує надійність системи та спрощує технічне обслуговування.
З точки зоруточність позиціонуванняна AGV з диференціальним приводом впливають сукупні похибки обертів коліс і механічний люфт у системі трансмісії. Системи рульового приводу використовують зворотний зв’язок кодера як для рушійного, так і для рульового двигунів, що забезпечує замкнутий{1}}контроль і покращує точність позиціонування.
длятягові показникисистеми диференціального приводу розподіляють потужність між декількома модулями, що може спричинити втрати при передачі. Рульове керування використовує централізовану тягову структуру, що забезпечує більш ефективну передачу потужності та більшу вантажопідйомність.
Нарешті, з точки зорумаксимальна швидкість руху, системи диференціального приводу можуть зіткнутися зі стабільністю на високих швидкостях через залежність від точного контролю обертів коліс. Системи рульового приводу зберігають стабільний рух навіть на високих швидкостях, оскільки рульове управління та тяга контролюються незалежно.

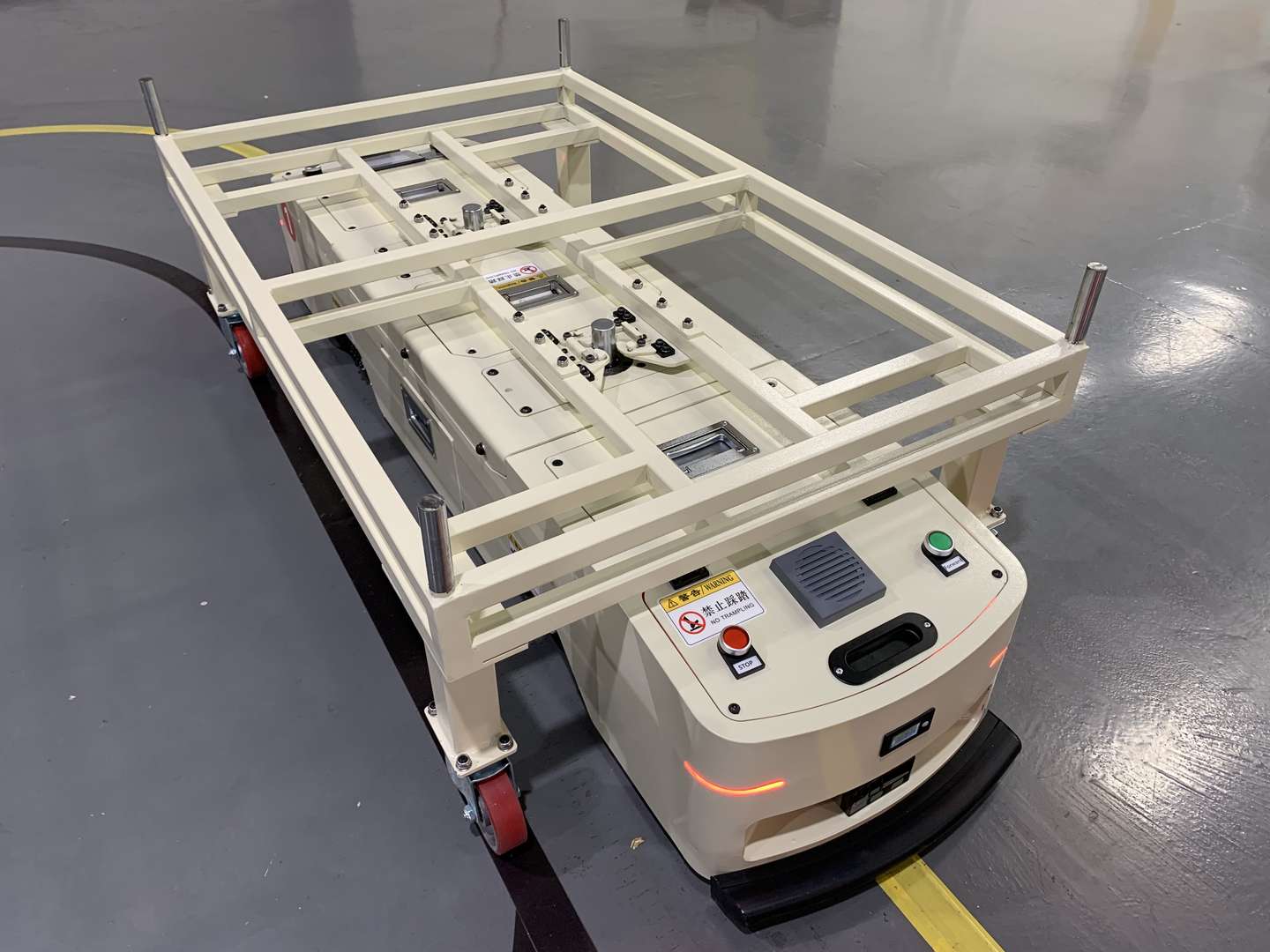

4. Статус застосування приводних систем у Under-Ride AGV
4.1 Диференціальний привід як традиційне основне рішення
З історичної точки зору, багато ранніх-систем AGV, що використовуються в Китаї, були представлені в Японії, де диференціальний привід протягом тривалого часу був домінуючою конфігурацією приводу для AGV.
Крім того, ранні застосування AGV в автомобільній промисловості також значною мірою покладалися на технологію диференціального приводу. Цей історичний розвиток створив сильну залежність технологічного шляху в галузі, що призвело до широкого впровадження диференціального приводу в-автомобілях AGV.
Хоча системи рульового приводу широко використовуються у важких-автомобілях AGV, розроблених такими компаніями, як SIASUN, ці платформи зазвичай націленівеликі{0}}вантажопідйомні промислові транспортні засоби, які істотно відрізняються від ствимоги до низького-профілю та легкої конструкціїAGV-під керуванням.
4.2 Обмеження застосування рульового приводу
Незважаючи на переваги продуктивності, системи рульового приводу історично стикалися з кількома перешкодами в -додатках AGV під керуванням.
Перше обмеженняфізичний розмір. Традиційні блоки рульового приводу були розроблені в основному для важких-автомобілей AGV і тому мали відносно велику висоту встановлення. Однак для-автомобільних двигунів AGV зазвичай потрібна надзвичайно низька висота шасі, що ускладнює інтеграцію перших продуктів рульового приводу.
Друге обмеженнявартість. У минулому високопродуктивні-рульові приводи були в основному імпортними продуктами, ціни на які були значно вищими, ніж модульні системи диференціального приводу. Для легких-вантажних AGV, які розгортаються у великих кількостях, така різниця у вартості значно вплинула на економічну доцільність.
Третій факторсприйняття галузі. Через тривале -домінування систем диференціального приводу багато виробників AGV спочатку припускали, що диференціальний привід є найбільш підходящим рішенням для-автомобільних машин AGV, що сповільнювало впровадження технологій рульового приводу.
5. Нові тенденції застосування систем рульового приводу
З безперервним технологічним прогресом у промисловості AGV і швидким розвитком внутрішніх компонентів приводу системи рульового приводу поступово стають більш практичними для-автомобілів AGV.
Одним із важливих проривів є розвитокнизько{0}}профільні блоки рульового приводу. Такі продукти, якГоризонтальне кермо Plutools PLT120представляють нове покоління компактних приводів рульового керування, спеціально розроблених для низьких-платформ AGV.
PLT120 має компактну інтегровану конструкцію, оптимізовану для-додатків AGV. Модуль об’єднує тяговий двигун, механізм рульового керування, коробку передач, вузол коліс і систему кодування в єдиний компактний блок, зберігаючи високі тягові характеристики та точне керування рухом.
Завдяки такій конструкції один блок рульового приводу вже може підтримувати рух вперед, назад і функції повороту для-підсадного AGV. Коли встановлено два блоки, AGV може досягти повної всенаправленої мобільності, включаючи бічний перехід і -обертання на місці, що значно покращує операційну гнучкість у щільному складському середовищі.
У той же час багато виробників AGV посилили своїнезалежні можливості проектування, що дозволяє їм ефективніше інтегрувати системи рульового приводу в низькопрофільні платформи AGV і розробляти оптимізовані алгоритми керування рухом.
У результаті технологія рульового приводу поступово долає попередні обмеження, пов’язані з розміром і вартістю.
6. Технічне резюме
Системи диференціального приводу та рульового приводу представляють два різні інженерні підходи до систем руху AGV:модульна архітектура приводуіінтегрована архітектура мехатронного приводу.
Диференціальний привід залишається широко використовуваним рішенням завдяки своїй технологічній зрілості та довгій історії промислового застосування. Однак його обмеження щодо гнучкості руху, точності позиціонування та системної інтеграції роблять його менш придатним для високодинамічних логістичних середовищ.
Системи рульового приводу пропонують такі переваги, як інтегрована конструкція, всенаправлена мобільність, вища точність позиціонування та менші -треби до довгострокового обслуговування. З появою компактних виробів, таких якГоризонтальне кермо Plutools PLT120, попередні бар'єри, пов'язані з висотою монтажу та вартістю, поступово усуваються.
Для розробників і системних інтеграторів AGV вибір технології приводу повинен ґрунтуватися на комплексній оцінці робочого середовища, вимог до корисного навантаження, обмежень простору та економічних міркувань. Диференціальний привід може залишатися придатним для простих транспортних завдань, тоді як системи рульового приводу забезпечують явні переваги в додатках, що вимагають високої маневреності, щільного розташування та гнучкого функціонування.
З постійним технологічним прогресом очікується, що рішення для приводу рульового керування відіграватимуть дедалі важливішу роль у наступному поколінні обладнання для автоматизації логістики.
